Эскалаторная галерея на Воробьевых горах

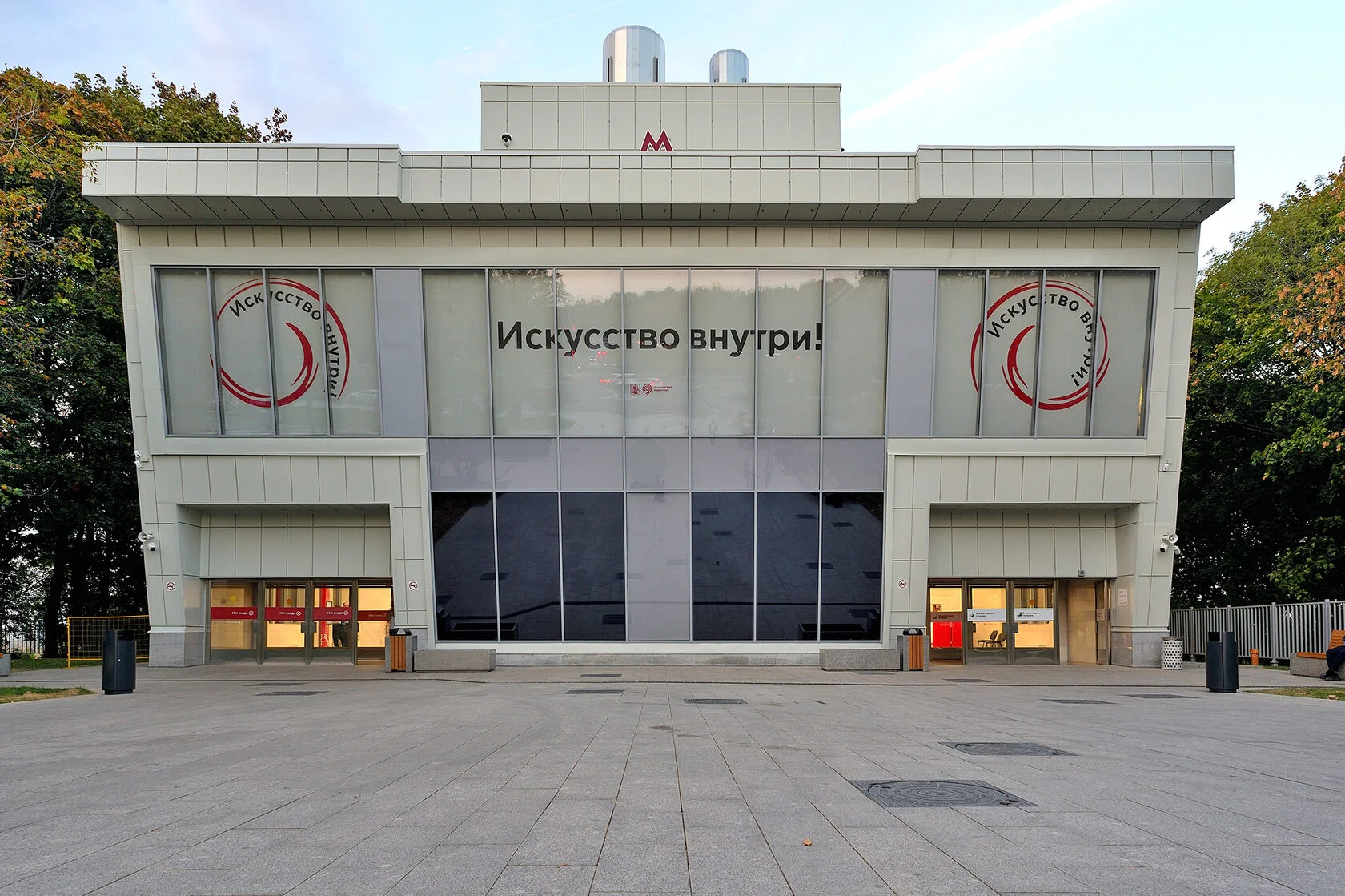

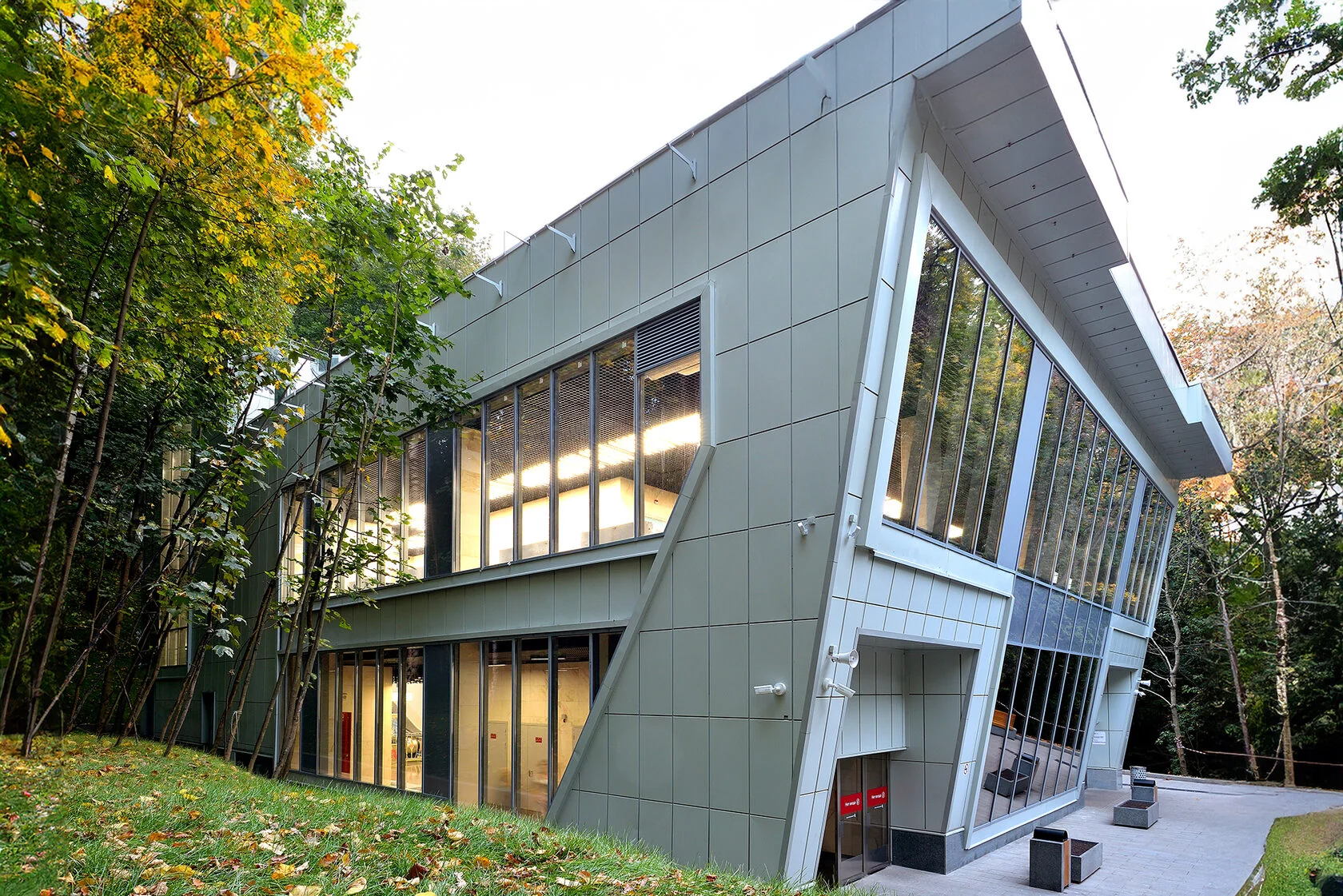

Восстановление эскалаторной галереи по сложности работ и трудозатратам было сопоставимо со строительством нового вестибюля станции. Эскалаторная галерея стала фактически новым вестибюлем станции «Воробьёвы горы». У пассажиров появился еще один, дополнительный маршрут и вход в метро со стороны улицы Косыгина. Облик галереи максимально восстановлен: Верхний и нижний вестибюли соединены эскалаторным комплексом и восьмиэтажным каскадом. Высота каждого вестибюля — 2 этажа, кровля эксплуатируемая. К светопрозрачным фасадам предъявлялись самые высокие требования по энергоэффективности, тщательно выбирались оттенки стекла и профиля.

  • устройство светопрозрачных конструкций Schüco FWS 50 SI, ADS 70 HI HD
  • тип стекла: AGC TopNT Crystalvision

Что сделала АФД

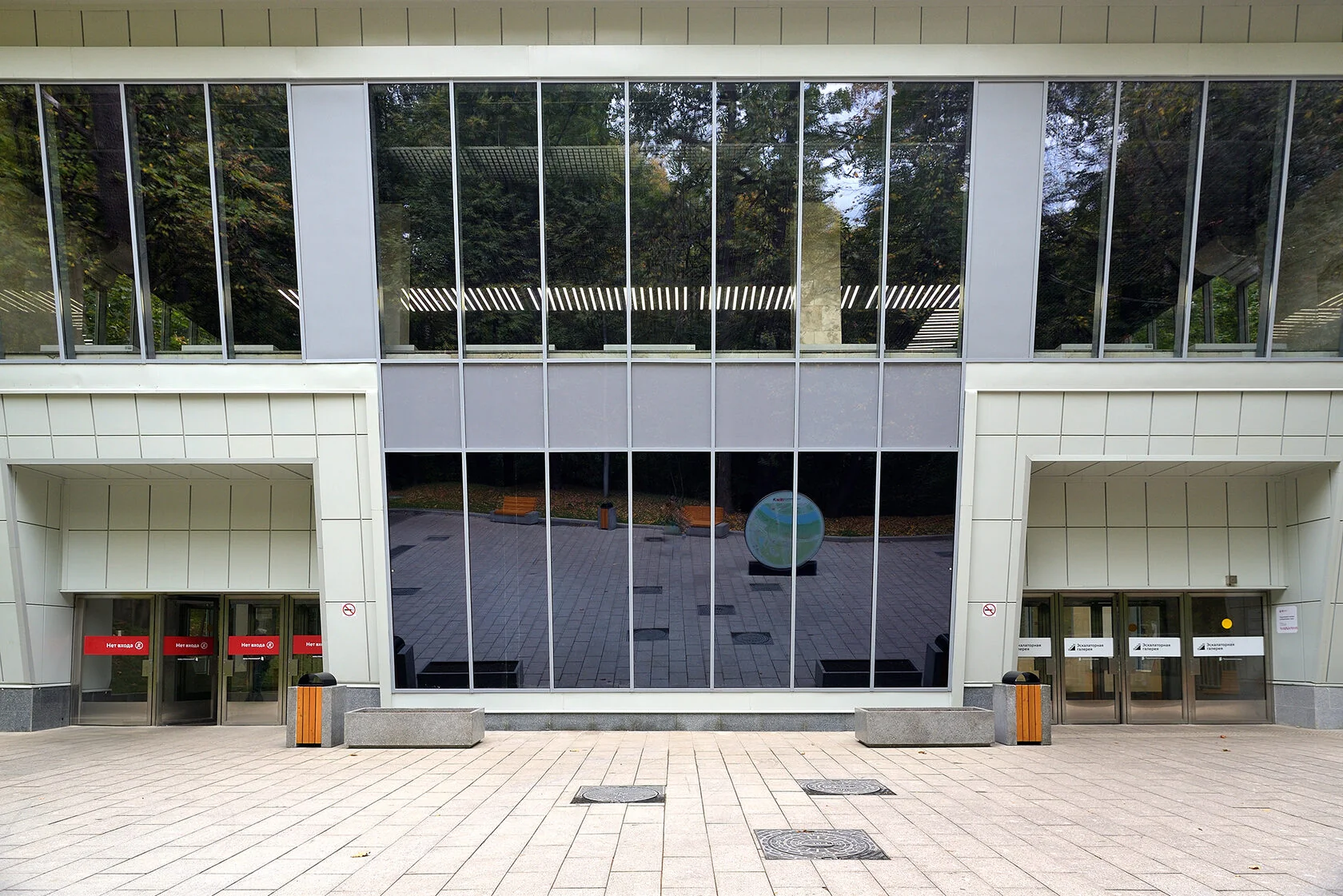

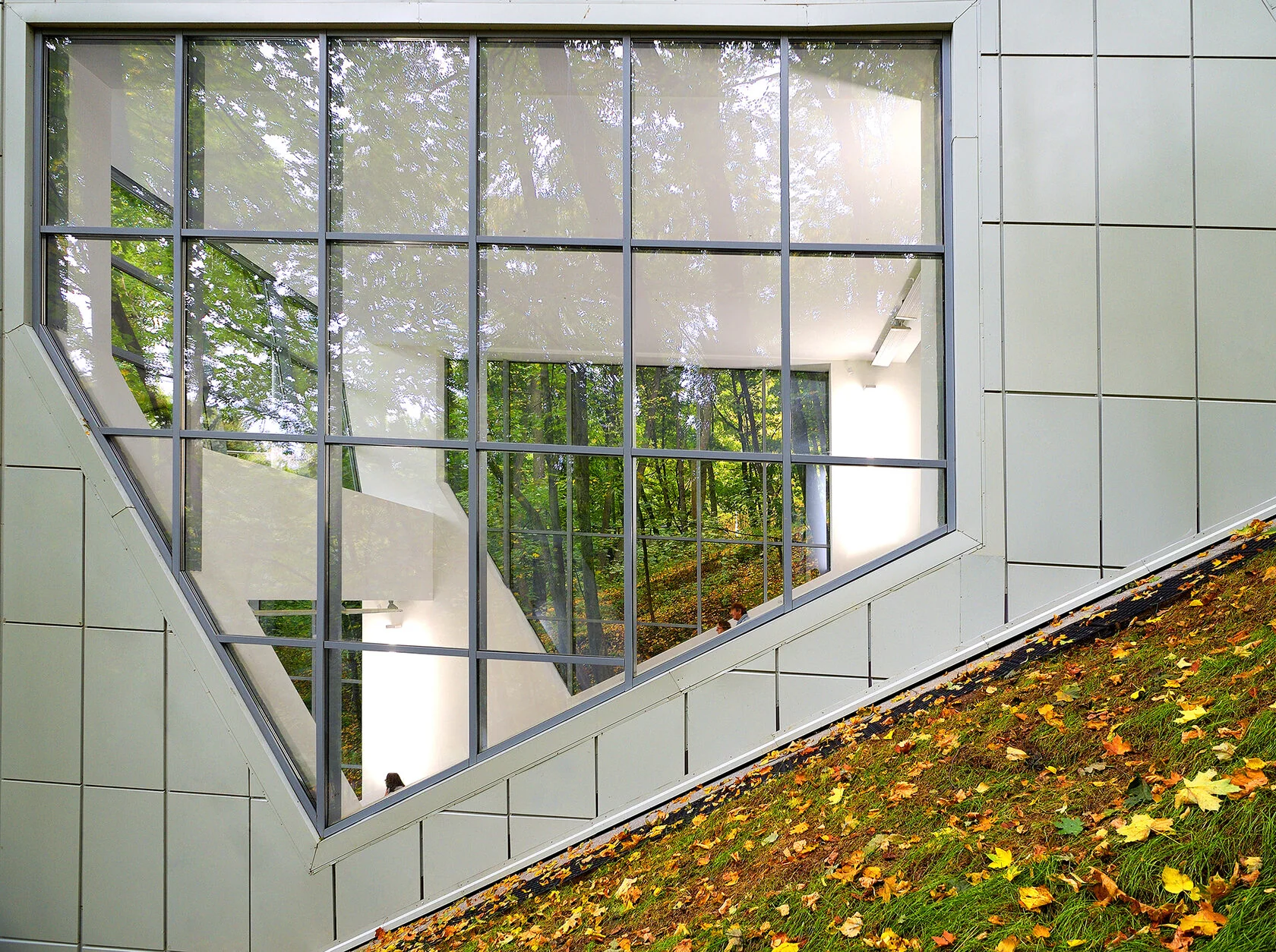

В составе работ обмеры на объекте, проектирование конструкций, изготовление на собственном производстве в Балашихе и монтаж. Объём светопрозрачных конструкций около 1 750 м²: витражи вестибюлей и наклонного хода и маятниковые двери входных групп. На наклонном участке галереи в профиль встроены усилители. По контуру перекрытий выполнены противопожарные отсечки, конструкции прошли испытания.

Системы и остекление

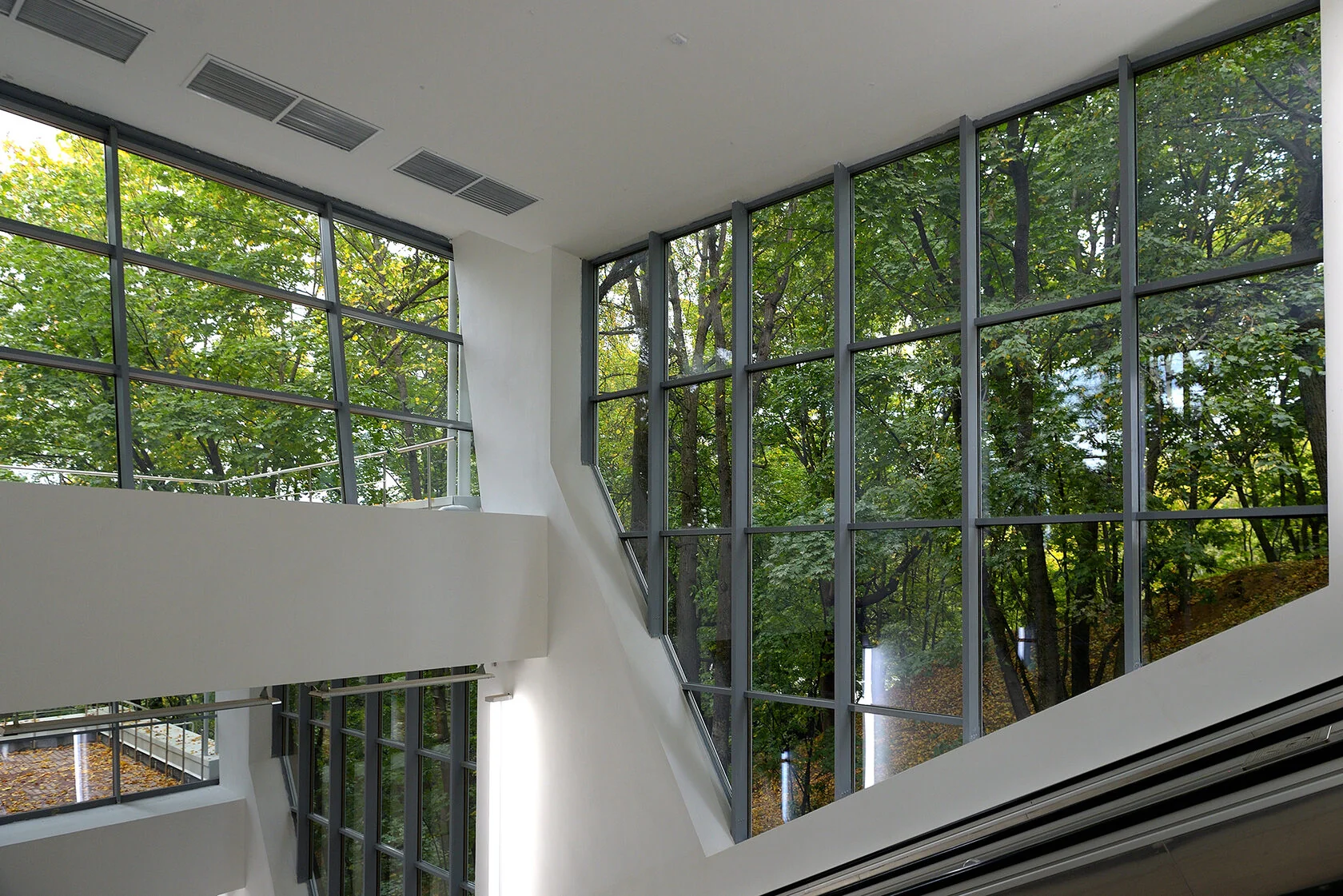

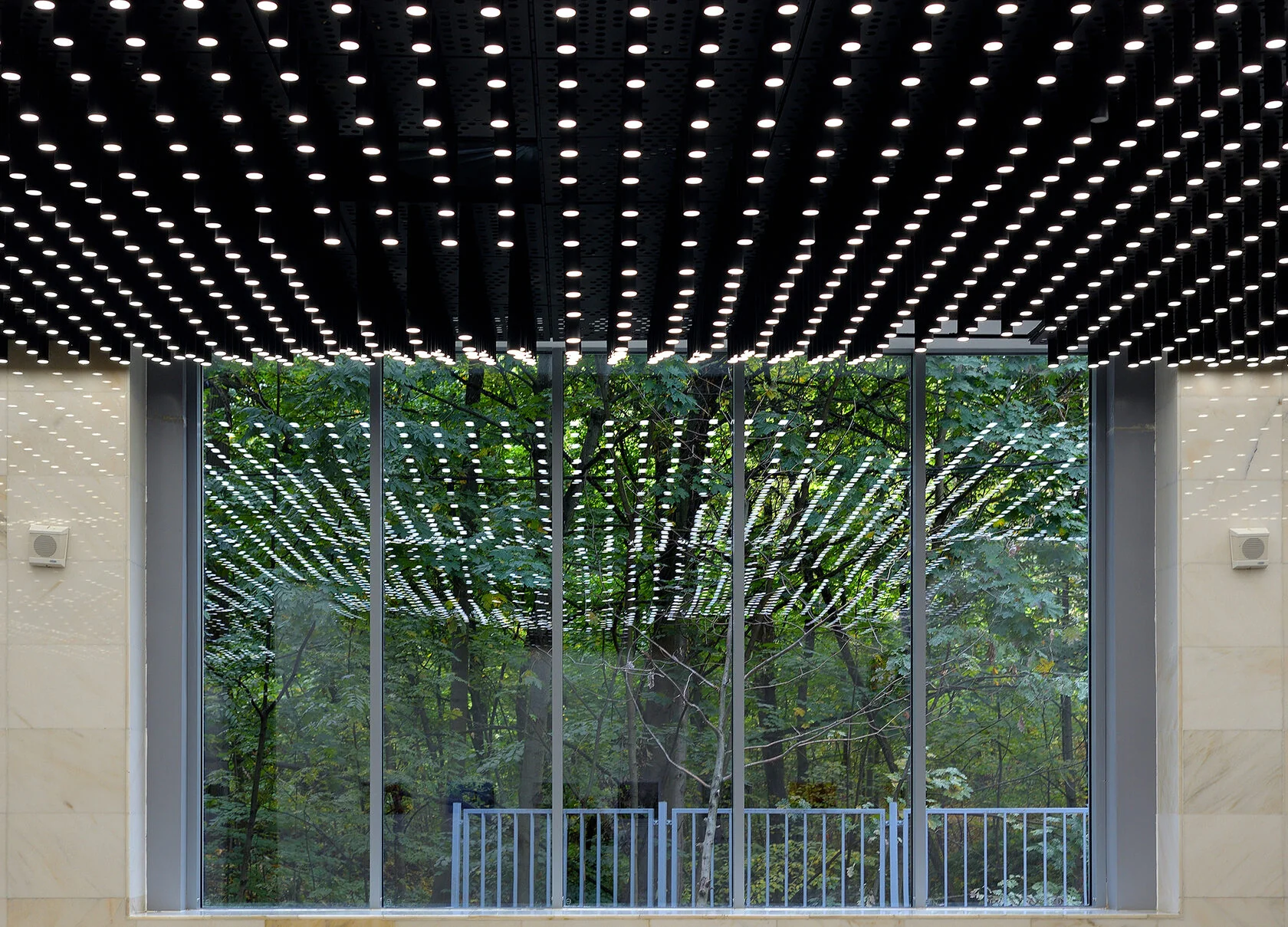

Витражи выполнены на стоечно-ригельной системе Schüco FWS 50.SI (исполнение с усиленной теплоизоляцией), двери на системе Schüco ADS 70.HI в усиленном исполнении HD. Заполнение: стеклопакеты со стеклом AGC TopNT и Crystalvision.

Об объекте

Эскалаторная галерея на Воробьёвых горах работала с 1959 по 1983 год и после реконструкции открылась 23 декабря 2022 года. В составе объекта два павильона и три эскалатора, общая площадь около 3,5 тыс. м². При реконструкции сохранён исторический облик.
